DESOI spirlveida enkuru sistma Anchor Plus W

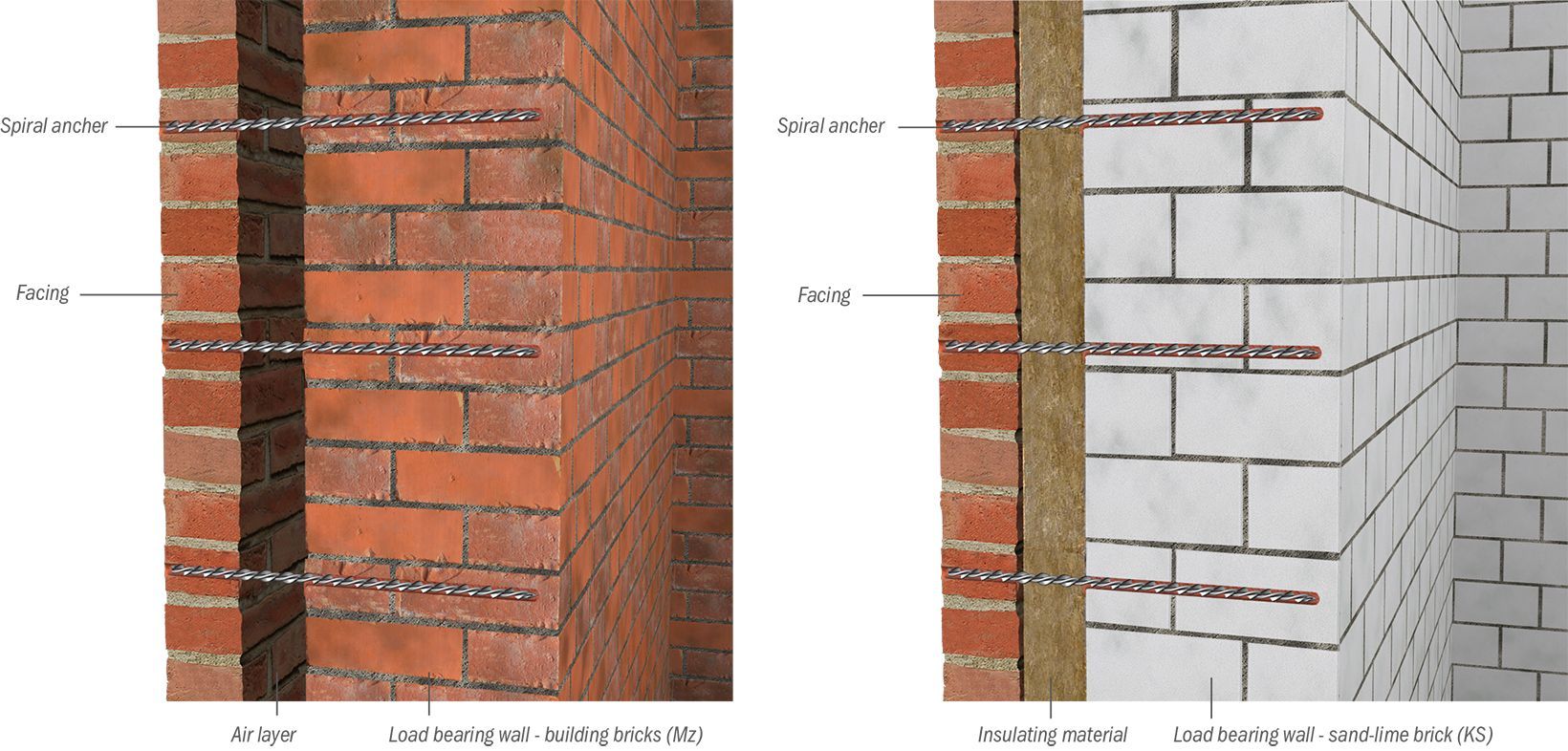

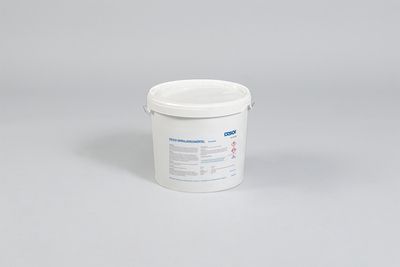

Situācijas, kad apšuvuma slānis vairs nesaistās ar nesošo konstrukciju vai saistās ar to tikai daļēji, ideālais risinājums ir DESOI spirālveida enkuru sistēma Plus W. Sistēma sastāv no enkura DESOI Plus W un DESOI spirālveida enkuru javas.

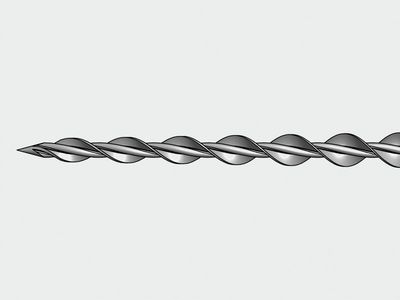

Enkurs Plus W tiek ieskrūvēts spirālveida enkuru javā. Spirālveida enkura īpašā forma nodrošina ciešāku sasaisti starp abiem sistēmas komponentiem. Spirālveida enkuru javas pašizlīdzinošā konsistence nepieļauj javas aizplūšanu spraugās un dobumos. No austenīta nerūsošā tērauda izgatavotā enkura DESOI Plus W nominālais diametrs ir 8 mm un tas ir pieejams garumos no 180 mm līdz 400 mm (ar soli 20 mm).
Nachträgliche Verankerung mit dem DESOI Spiralankersystem Anker Plus W

Additional anchoring with the
DESOI Spiral Anchor System Anchor Plus W

PDF german/english

PDF german/french

Lietošanas jomas

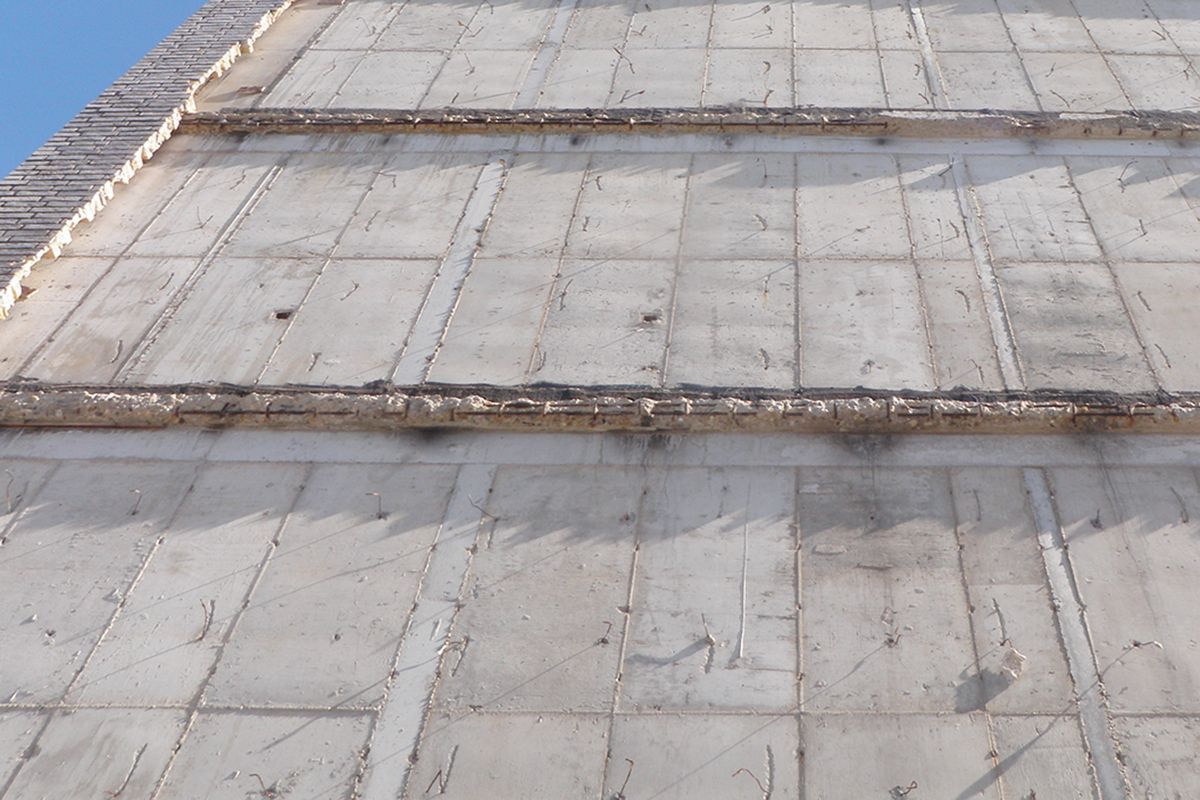

  • Dubultā mūra konstrukcijas
  • Mūra konstrukciju restaurācija
  • Piekarināta fasāde ar vēdināšanas spraugu


Lietošanas piemēri

  • Vēlāka enkuru ievietošana
  • Vēlāka divu slāņu konstrukcijas mūra savienošana


Priekšrocības un ieguvumi

  • Minimāla iejaukšanās mūra konstrukcijā
  • Piemērots visu veidu mūriem, betonam
  • Stiepes un bīdes spēku uzņemšana
Piezīme

Mūra atjaunošanas darbu veikšanai ir nepieciešamas plašas zināšanas par konstrukcijas stāvokli. Enkuru izvietošanas plānošana un mērījumu veikšana ir jāveic, izmantojot inženiertehniskas metodes. Saskaņā ar DIN 1053-1: 1996-11 8.4.3 sadaļas 11. tabulas norādēm minimālais enkuru skaits vienā kvadrātmetrā ir 5 enkuri.

IZVILKŠANAS SPĒKA PĀRBAUDES IERĪCE

Enkura nestspējas pārbaude
Pārbaudi ieteicams veikt vismaz 5 enkuriem katrā sienas plaknē, un tā tiek uzskatīta par sekmīgi pabeigtu, ja, nesošajā konstrukcijā lietojot 1,5 kN lielu spēku, netiek pārsniegtas šādas vērtības:
  • 5 izvilkšanas mēģinājumi: 0,5 mm
  • 10 izvilkšanas mēģinājumi: 1,1 mm
mūra nesošajā konstrukcijā: 1,0 mm betonā.
