Injicšanas šteu sistma

More Informations

Injection hose D-1

outside-Ø 13 mm, internal Ø 6 mm

2 Show Variants

Injection hose UZ-1

with coating, outside-Ø approx. 12.5 mm, inside-Ø approx. 6.5 mm

2 Show Variants

Universal nail packer - polymer

Ø 50 x 55 mm, internal thread M8, insertion sleeves for nail packer holder, plug connection

2 Show Variants

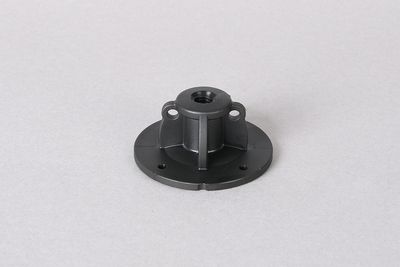

Nail Packer - polymer

Ø 50 x 65 mm, black, internal thread M8, insertion sleeves for nail packer holder

2 Show Variants

Nail Packer - polymer

Ø 50 x 75 mm, internal thread M8, protective stopper, HP round head nipple M8 (separately enclosed)

2 Show Variants

Adhesive packer - polymer
adhesive surface Ø 50 mm, height 24 mm, black

internal thread M8, safety groove

Nail Packer - polymer
Ø 50 x 24 mm

black, internal thread M8

2 Show Variants

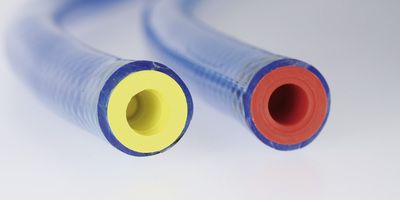

Filling and venting system

0.5 m hose, Ø 6 mm, conic screw thread, mounted

2 Show Variants

Microcellular rubber plate

Ø 50 mm, with adhesive film

4 Show Variants

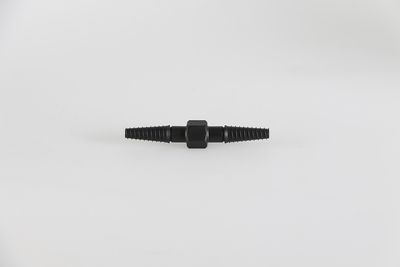

Connecting piece - polymer
shaft Ø 8 x 70 mm

AF13, free passage Ø 3 mm

2 Show Variants

Connecting piece - polymer
shaft Ø 8 x 58 mm

for injection hose inside Ø 4 - 6 mm, wing grip, free passage Ø 3 mm

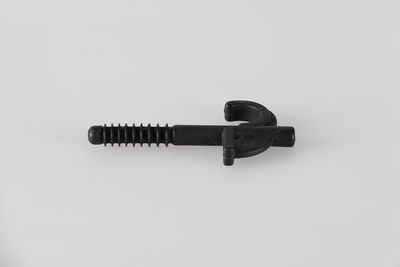

Fixation for injection hose

Mounting clip
Ø 13 mm

45 x 20 mm, thickness 1.5 mm Always pack 100 pieces in one package!

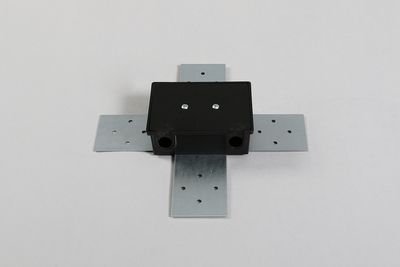

with mounting bracket, to set in concrete, to coffer the filling and venting system

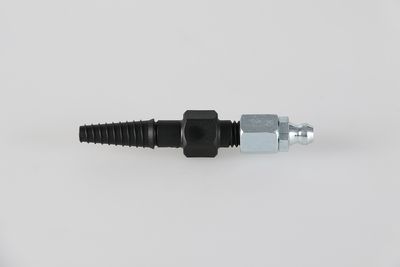

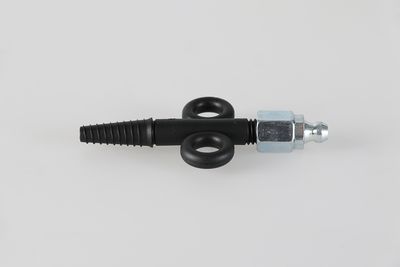

Injection hose packer - polymer
shaft Ø 8 x 75 mm

wing grip

2 Show Variants

Injection hose packer - polymer
shaft Ø 8 x 70 mm

AF13

2 Show Variants

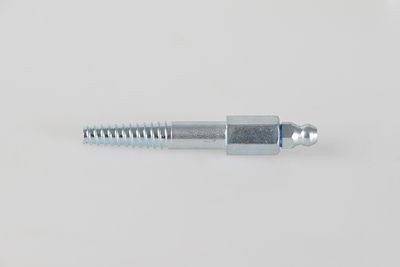

Injection hose packer - steel
shaft Ø 8 x 65 mm

for injection hose inside Ø 3,5 - 6 mm, HP round head nipple M6, AF10

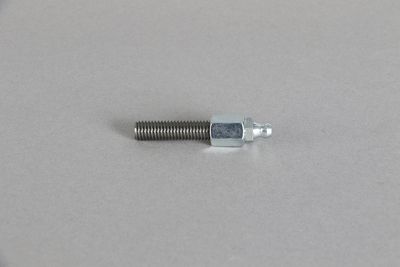

Extension tube
M8 x 35 mm

HP round head nipple M8, AF11

HP round head nipple
external thread M8, AF9

HP round head nipple
external thread M8, AF9

Page

12 3

Injicšanas šteu sistma

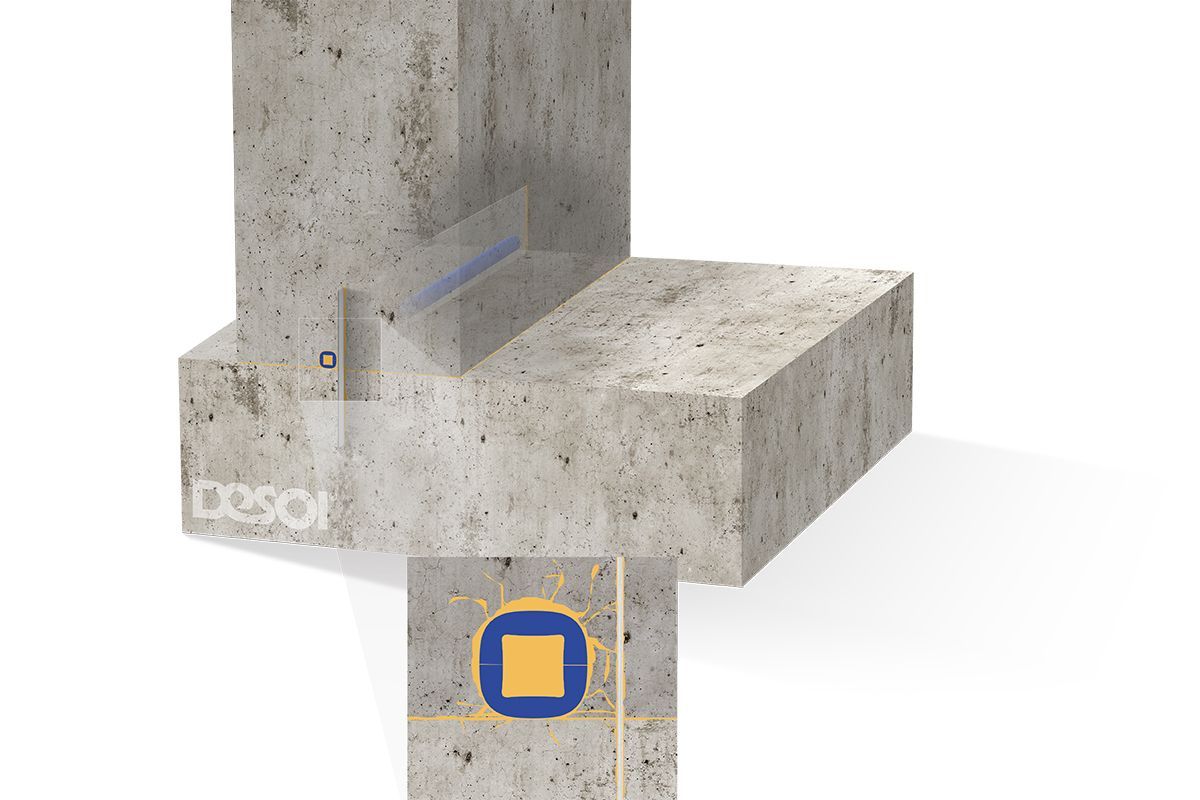

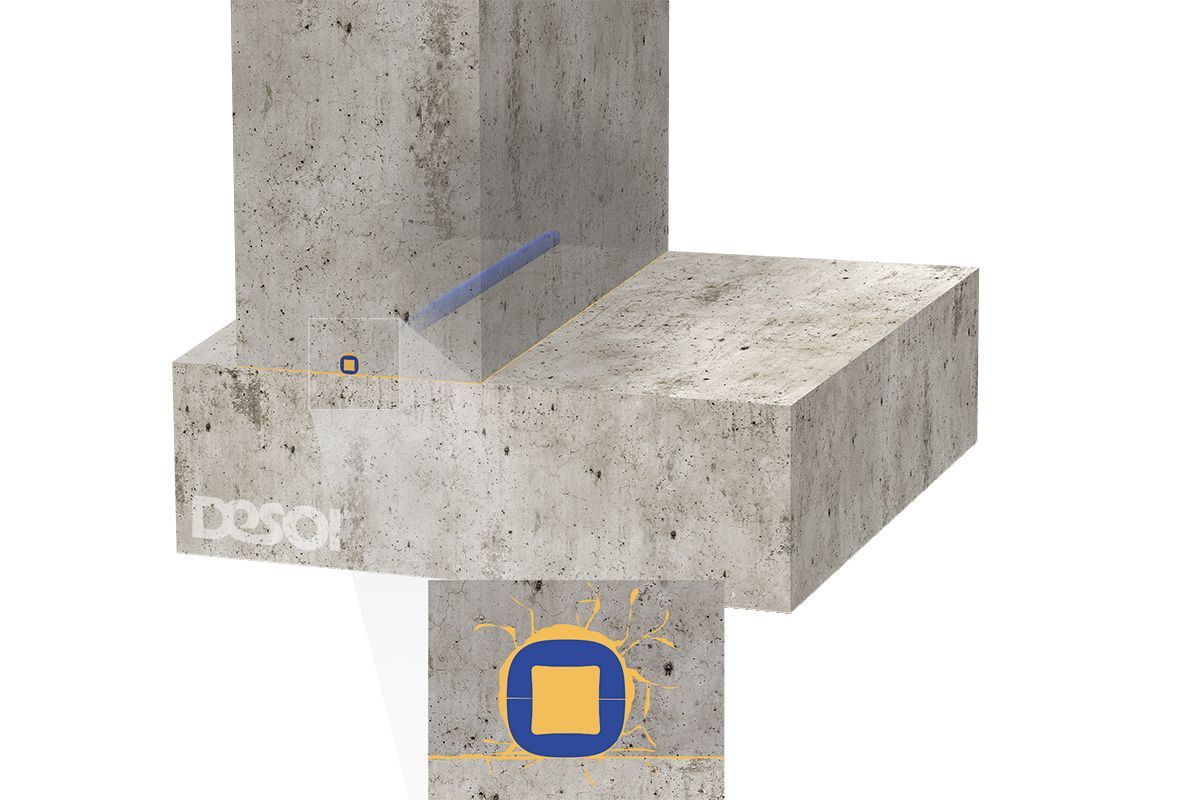

Kopš pagājušā gadsimta 70. gadu sākuma injekciju šļūteņu sistēmas hidroizolācijai praksē tiek izmantotas alternatīvi vai papildus blīvējošajām lentēm un izolācijas starplikām. Runa ir par šuves blīvējumu, kurā var veikt injekciju, šļūtenes vai kanāla formā. Vēlāku nehermētiskumu var mērķtiecīgi novērst, injicējot poliuretāna sveķus, akrilāta sveķus, cementa suspensiju vai cementa līmi.

Injection hose system

PDF german/english
PDF german/french

Priekšrocības un ieguvumi

Viegla uzstādīšana un elastīga pielāgošanās šuves virzienam
Izvieto tieši uz darba šuves
Papildu blīvējums līdztekus blīvējošajām lentēm vai izolācijas starplikām
Iespēja noblīvēt darba šuves betona un dzelzsbetona konstrukcijās
Tehniska zemu izmaksu metode profilaktiskai un vēlākai hidroizolācijai
Injekciju šļūteņu sistēmas var uzstādīt arī sarežģītā šuves virzienā, ja blīvējošo lentu vai izolācijas starpliku uzstādīšana konstruktīvi ir iespējama tikai ar ļoti augstām izmaksām
Injekciju šļūteņu sistēmu piemērotība tiek dokumentēta ar būvinspekcijas izsniegtu piemērotības pierādījumu (vispārējo būvuzraudzības pārbaudes apliecību)

Lietošanas piemēri

Saskaņā ar Būvnoteikumu A saraksta 2. daļas Nr. 1.4. injekciju šļūteņu sistēmas pieder pie šuvju hidroizolācijas sistēmām, piemēram, gruntsūdeņu zonā (baltā vanna)
Ūdensnecaurlaidīgas darba šuves izveide betona konstrukcijās ar plānveida injekciju
Izmantošana, piemēram, hidrotehniskajās būvēs, notekūdeņu attīrīšanas iekārtās, pazemes autostāvvietās, tuneļos

Montāžas norādījumi

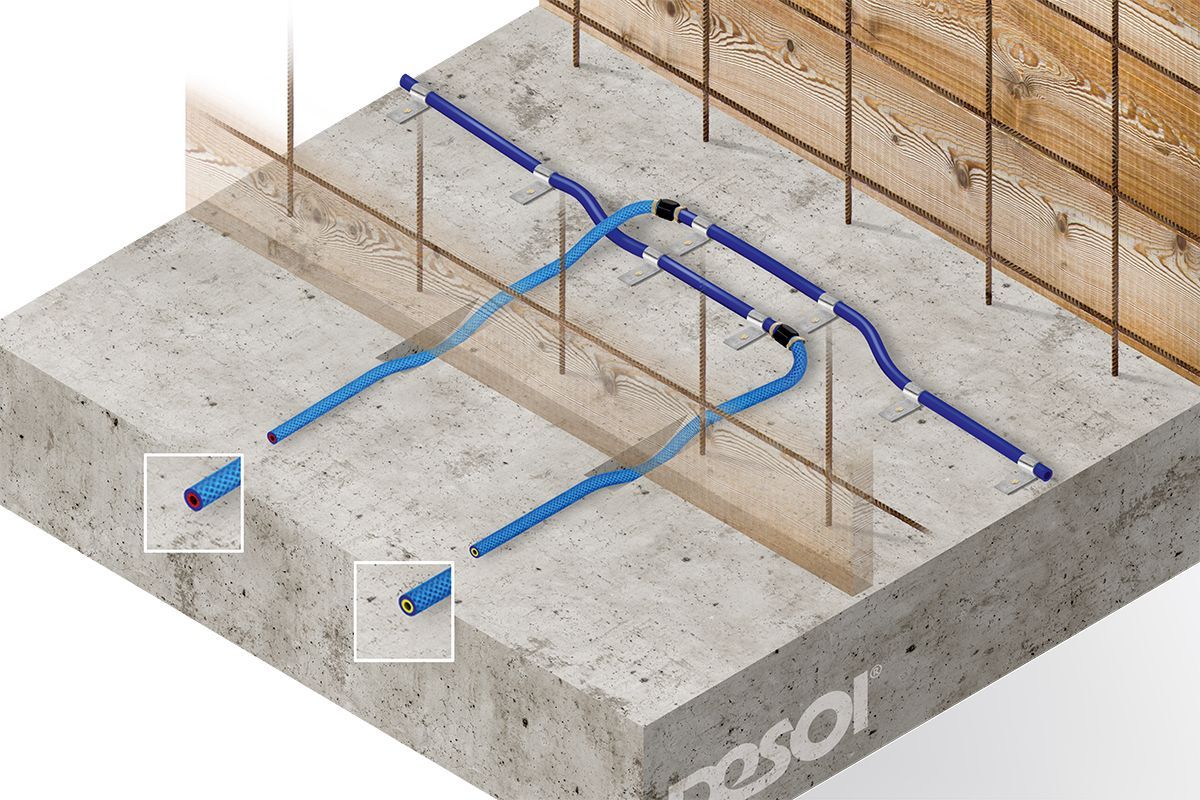

Injekciju šļūtene ir nekustīgi jāpiestiprina ar nepārtrauktiem stiprinājumiem pie sacietējuša betona konstrukcijas elementa, lai svaigā betonā tā nevarētu uzpeldēt
Parasti injekciju šļūteni piestiprina ar īpašām stiprinātājapskavām aptuveni 15 cm maksimālajā attālumā, ja nepieciešams, šo attālumu pielāgo atkarībā no būvlaukuma
Šļūteņu krustojumu zonā jāizvairās no savstarpējas saspiešanas
Injekciju šļūtenes garums aptuveni 8-10 m
Injekciju šļūtenes attālumam līdz ārējai sienai vajadzētu būt ⅓ līdz ½ no biezuma (konstrukcijas elementa biezums)
Šīm šļūtenēm savienojumu vietās jāpārklājas par aptuveni 15 cm, un tās paralēli jāizvieto viena pie otras aptuveni 5 cm attālumā
Injekciju šļūteņu atrašanās vieta jāatzīmē projekta rasējumā
Atvēršanās spiediens - injekciju šļūtenē esošais pildījums izplūst ar pazeminātu spiedienu no 0,5 līdz aptuveni 5 bāriem
